1.実験装置および方法
1-1. 実験装置
 |

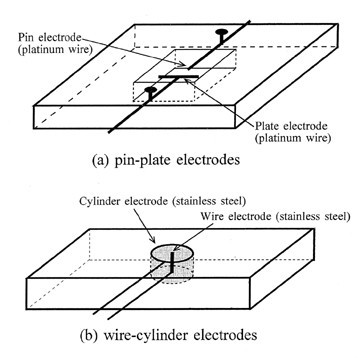

| 図1 誘電泳動セルの概略図 |
(a) 液挿入部 ：20×20mm
深さ ：6mm
体積 ：2.4cm3
電極間距離：0.2〜10mm
|
(b) 液挿入部 ：7.2mm
深さ ：11mm
体積 ：0.44cm3
電極間距離：3.5mm
|
|
図1に誘電泳動用セルの概略図を示す。（a）の誘電泳動用セル（ピン−プレート型電極）は、不均一電場を印加するため、プレート電極と針電極で構成されており、プレート電極が弱電場側、針電極が強電場側の電極となるよう作製した。また、電極間距離は可変式であり、最大10mmまで広げることができ、試料注入口の大きさは、20×20mm、深さは6mm、容量は2.4mlである。（b）の誘電泳動用セル（ワイヤー−円筒型電極）は、円柱状の弱電場電極とワイヤー状の強電場電極で構成されている。電極間距離は3.5mmで、ワイヤー電極（強電場電極）の径は0.2mmであり、試料注入口の内径は7.2mm、深さは1.1mm、容量は0.44mlである。（a）の電極はプレート、針電極共に白金製で、（b）の電極は共にステンレス鋼製である。セル本体は（a）（b）共にアクリル樹脂を使用している。
 |

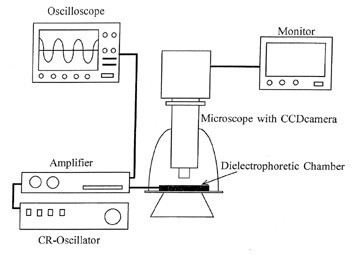

| 図2 誘電泳動実験装置の概略図 |
図2に誘電泳動実験装置の概略図を示す。誘電泳動用セルに、交流電源とアンプを使用し、交流電場を印加した。
|
| |
|
