 |
 |
群馬大学
群馬大学工学部 材料工学科 教授 大谷 朝男
群馬大学工学部 材料工学科 助手 白石 壮志
 |
当研究トップへ | |
| 1. | はじめに | |
| 2. | EDLCのエネルギー密度を上げるには？ | |
| 3. | EDLC用多孔質炭素材料の現状 | |
| 4. | 共同研究の成果  |
|
| 5. | 今後の展開 | |

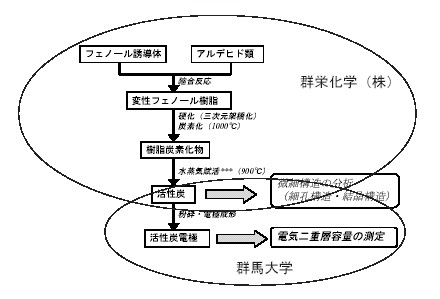

| ４．共同研究の成果 紙面の都合上その概要についてのみ説明する。実験の流れは、図6に示した。

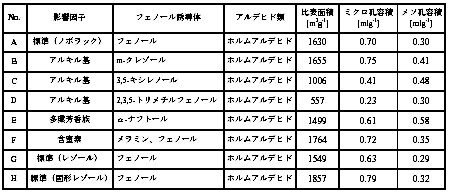

計11種類の変性フェノール樹脂から新規活性炭を調製し、この中から、EDLC用多孔質炭素として有望な8種類の試料（表2）の電気二重層容量を測定した。

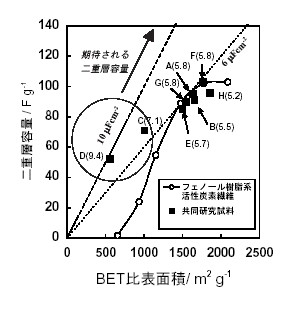

その結果を、図7に示す。従来のフェノール樹脂から調製された活性炭のデータも併記した。
一見すると、共同研究による新規な活性炭は、従来の活性炭素繊維に比べて、二重層容量が同じかあるいは低く、フェノール樹脂の変性による容量の改善はないように思える。しかし、図7中の各データに数字で付記した、「単位表面積あたりの二重層容量」（Cs）に注目していただきたい。Csは、式2の比例定数のことであり、先述のAとBに密接な関係のある因子である。従来のフェノール樹脂系活性炭のCsは、最大でも約6 mFcm-2であるのに対し、新規活性炭の中にはその値が非常に高いもの（試料CとD）がある。特に、Dの試料の9.4 mFcm-2という値は異常に高い。我々のこれまでの研究では、構造制御によって細孔径を十分に拡大した活性炭でもCsは、最大で7mFcm-2程度であった。このため、試料DのCsが高い理由については、単に細孔構造の影響だけでは説明できず、その他の炭素の微細構造（例えば、細孔側壁の結晶性）が関係あるのではないかと現在我々は考えている。 Csが高いということは、比表面積さえ大きければ、従来の活性炭素以上の容量が得られることを意味する。本研究では、炭素化・賦活の条件が最適化されておらず、試料CとDについては十分な比表面積が得られていない。これらの試料の高表面積化を行えば、非常に高い二重層容量が得られるのではないかと期待できる。 |
|||||||||||
