1. はじめに
2. P-Q線図
3. 実験装置
4. 数値シミュレーション
5. 計算結果と実験結果
5-1 ベルマウスなしの場合
5-2 ベルマウスありの場合
6. まとめ
7. 今後の予定



5-1.ベルマウスなしの場合

 ベルマウスなしでの実験と数値シミュレーションは図3に示す直径196mm、高さ66mmのプロペラファンを使用した。計算領域を示す図4は、P-Q特性を調べるために実験で使われたファン特性試験装置の空気流入側に計算のための円筒部を追加してある。次に計算格子を図5に示す。ファン近傍は他の部分に比べて格子の数を多くしている。計算要素数は約70万であり、これよりも少ない要素数では最大静圧と最大流量付近の差が大きくなり精度が保証されなくなる。この場合のP-Q特性の実験結果と計算結果を示したものが図1である。計算結果は実験結果と比較して最大静圧付近でわずかに差があるものの、全体的によく一致し、P-Q線図の特徴も再現されており、十分実用に耐えるものと思われる。

図1 ベルマウスなしのP-Q線図

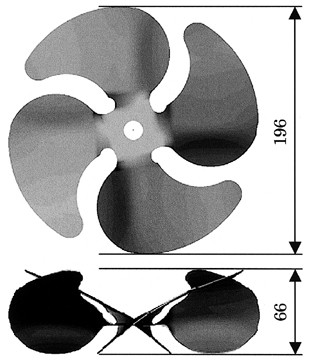

図3 ベルマウスなしで使用したファン

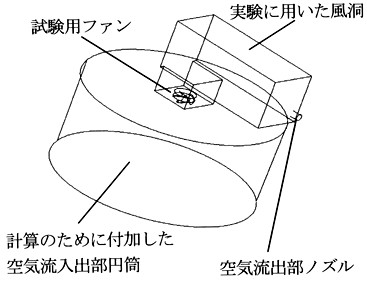

図4 ベルマウスなしで使用した計算領域

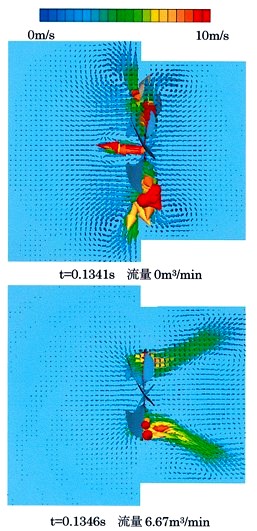

 次に計算結果の流速分布を三次元ベクトルにより、流量 0m3/min と 6.67m3/minの場合について図6に示す。ファンによる空気の流れ方向は左から右である。流量 0m3/min では流れは右方向へは流出せず、ファン近傍で循環している様子がわかる。また、流量が 6.67m3/minでは右方向へ流出している流れがわかる。
図6 流量と0と6.67m3/minでの
大気条件との相対圧力分布

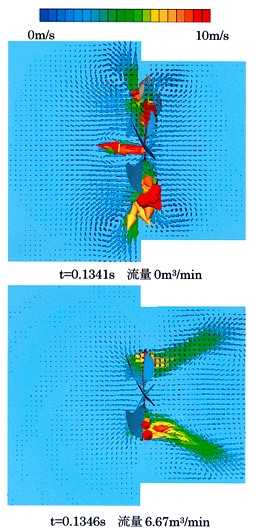

 次に図6と同一条件における圧力分布を図7に示す。速度分布に対応した圧力分布の様子が示されている。流量0ではファンの前後に大きな圧力差がみられ、流量が 6.67m3/min ではファン前後の圧力差は小さい。

図4 ベルマウスなしで使用した計算領域

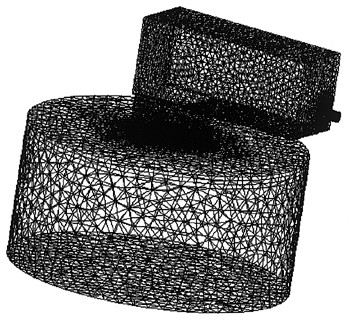

図5 ベルマウスなしで使用した計算格子

図7 流量と0と6.67m3/minでの
大気条件との相対圧力分布
