群馬大学大学／赤石金属工業株式会社
| 群馬大学工学部 機械システム工学科 教授 | 小保方 富 夫 | |
| 群馬大学大学院 工学研究科 生産工学専攻１年 | 新 井 幹 彦 | |
| 赤石金属工業株式会社 代表取締役 | 赤 石 尚 志 | |
| 赤石金属工業株式会社 専務取締役 | 赤 石 充 聰 |
 |
当研究トップへ | |
| 1. | はじめに | |
| 2. | P-Q線図 | |
| 3. | 実験装置  |
|
| 4. | 数値シミュレーション | |
| 5. | 計算結果と実験結果 | |
| 5-1 | ベルマウスなしの場合 | |
| 5-2 | ベルマウスありの場合 | |
| 6. | まとめ | |
| 7. | 今後の予定 | |

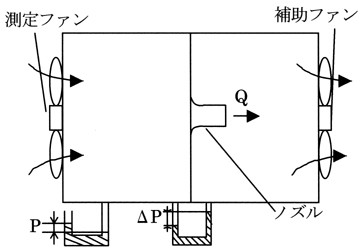

| ３．実験装置 Ｐ-Ｑ特性の測定は図２に示す、ダブルチャンバー方式で行った。本方式は２つの風洞の間に流量を測定するためのノズルがあり、測定ファンは装置の入り口に取り付けられる。ノズルを通過する流量（Ｑ）は、ノズル前後の圧力差（ΔＰ）を測定して算出し、これと同時にファンより発生した静圧（Ｐ）も測定する。補助ファンは、測定ファンの前後の圧力差が０の場合に流量の測定を可能にするため、ノズル前後の圧力差分を補正する役割を持つ。
|
|||
