群馬大学大学／赤石金属工業株式会社
| 群馬大学工学部 機械システム工学科 教授 | 小保方 富 夫 | |
| 群馬大学大学院 工学研究科 生産工学専攻１年 | 新 井 幹 彦 | |
| 赤石金属工業株式会社 代表取締役 | 赤 石 尚 志 | |
| 赤石金属工業株式会社 専務取締役 | 赤 石 充 聰 |
 |
当研究トップへ | |
| 1. | はじめに | |
| 2. | P-Q線図  |
|
| 3. | 実験装置 | |
| 4. | 数値シミュレーション | |
| 5. | 計算結果と実験結果 | |
| 5-1 | ベルマウスなしの場合 | |
| 5-2 | ベルマウスありの場合 | |
| 6. | まとめ | |
| 7. | 今後の予定 | |

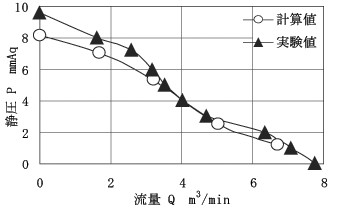

| ２．P-Q線図 一般にファンの性能は図１のＰ-Ｑ線図で示される。ある流路において、ファンの流量がＱであったとき、流路の送風抵抗により生じた圧力が静圧Ｐとなる。例えば流量０は流路が閉じている状態であり、このとき最大静圧（Ｐmax）となる。また、送風抵抗が無いと、ファンによる静圧Ｐは０であり、流量は最大（Ｑmax）となる。当然のことながらＰmax、Ｑmaxという運転は不可能であり、最大効率点でファンの仕様を表している。
|
|||
