ＤＣブラシレス　ＤＦ−unit　Ｐ１

２００２．8．12　猪俣

【 準 備 部 品 】

�@軸流ファンモーター

�AＣＤ−ＲＯＭモーター

�Bネオジウム磁石　５×５×ｔ1.0×12個

�Cエナメル線　0.35mm

�Dネジ（M2.6×５）×２個

�EシャフトD３×L４０

�Fポリスライダー　ｔ1.0

�Gベアリング　D８×ｄ３×ｔ５

�Hコネクター

�Iリード線

ベースの軸流モーター

ファンと本体の隙間に
ドライバーを差込み
ファンを外す

ファンと磁石の隙間に
−ドライバーを差込み、
磁石を外す。

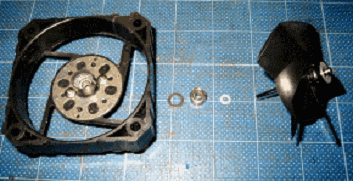

各パーツに分解した状態

ベースのCD･Romモーター

全部品を分解する。
既存のマグネット・巻線
シャフト以外は再利用するため取扱い
紛失に注意。

Ａ. 基盤の凸部を切り落すＢ. マグネットを取り外すＣ. 巻線をほどく
既存のマグネット

プロペラにシャフト用
（φ3.0）穴あけ

本体シャフト貫通穴あけ。
既存のシャフトメタルを
利用すると便利

ベアリング挿入穴の座繰り。
φ８　凹５
センター調整にてφ＋α

モーターベース取付寸法
・Ａを計測（１６mm）
・凸ａを計測（７mm）

本体内側より先導穴を基に
ﾓｰﾀｰﾍﾞｰｽ取付穴を開ける。
センター調整にてφ＋α

ﾓｰﾀｰﾍﾞｰｽ凸部逃げ穴φａを開ける。
（φ７、凹５）
センター調整にてφ＋α

ﾓｰﾀｰﾍﾞｰｽの仮組み。ﾓｰﾀｰ加工でﾀｯﾌﾟ加工が済んでいること。

シャフト貫通穴φ３開け。

Ｍ２.６タップ加工

巻線0.32×20巻、Δ結線

基板の組付け。
既存の基板固定３本使用

ステーター固定の組付け。
既存の固定ネジ3本、ｵｲﾙﾘﾝｸﾞ使用。

基板に巻線のハンダ付け。既存ﾓｰﾀｰの固定端子を使用。

磁石カン内部、残磁石の清掃

ネオジウム磁石の仮組み。

低粘度瞬間接着剤にて固着。

シャフトガイドの切削。
内部ボスをファンの軸径に
合わせて切削。
チャック回転しカッターで
切込みを入れて割る

シャフトボス作成。
磁石カンの勘合が緩い場合、
ボスを２個作成する

シャフトを通し芯出し仮組み。

シャフトを通し芯出し後に低粘度瞬間接着剤にて固着。
ファン、磁石カンにボスを固着する

本体にﾓｰﾀｰを仮組み。ﾍﾞｱﾘﾝｸﾞを挿入し、
ｼｬﾌﾄを通し芯出しすると共に、ﾌｧﾝとｹｰｽの隙間の均等
を確認し、ﾓｰﾀｰを本締めする。

ﾓｰﾀｰ配線の貫通穴
(φ1.2)を基板端子
近傍に開ける。

貫通穴に先端ﾊﾝﾀﾞ加工したﾘｰﾄﾞ線を通す。

ﾘｰﾄﾞ線を基板端子部にﾊﾝﾀﾞ付する

本体外側にｺﾈｸﾀｰを取付け、ﾘｰﾄﾞ線をﾊﾝﾀﾞ付する。余り線は内部で処理する

ﾓｰﾀｰ軸受けﾒﾀﾙとﾍﾞｱﾘﾝｸﾞに注油。ﾍﾞｱﾘﾝｸﾞ凹受け部に少量のｴﾎﾟｷｼ接着剤
を塗布し、ﾍﾞｱﾘﾝｸﾞを挿入後速やかにｼｬﾌﾄを挿入して、芯出し固着する

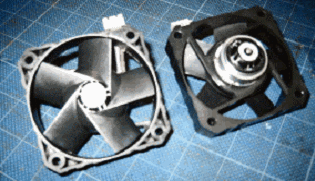

ファンシャフトを挿入し、後部より磁石カンを挿入する。ファンを手回しして、こすれ等を確認しつつ軽く回るように挿入量を調整する。試運転確認後、シャフトとボスとを瞬間接着剤で固着して完成です。
